产品型号
|
ITX-P85MO VER:1.0
|
处理器
|
支持LGA1150 Intel® Celeron/Pentium/Core™ i3/i5/i7处理器
|
芯片组
|
采用Intel® Q85高速芯片组
|
内 存
|
1* DDRIII DIMM内存插槽,支持单通道的1600/1333MHz内存,最大支持8GB
|
显 示
|
集成Intel® HD图形控制器,支持DirectX11.2,OpenGL4.3
|
1*VGA,2*HDMI显示输出,支持VGA/HDMI同步/异步显示
|
网 络
|
2* WGI210AT千兆网卡芯片,支持网络唤醒/PXE功能
|
存 储
|
2* SATA硬盘接口(其中SATA1支持SATA3.0,传输速度可达6Gbps)
|
1* MSATA插槽,支持SSD,支持Intel协议的SSD固态硬盘,传输速度可达6Gbps
|
Note:MSATA插槽可支持TPM-4COM,使用TPM-4COM小板扩展4个串口
|
音 频
|
板载ALC888S 7.1+2声道高保真音频控制器,支持MIC/Line-out
|
扩展插槽
|
1* PCI插槽
|
1* M.2插槽,支持M.2 Key E 2230 WIFI模块
|

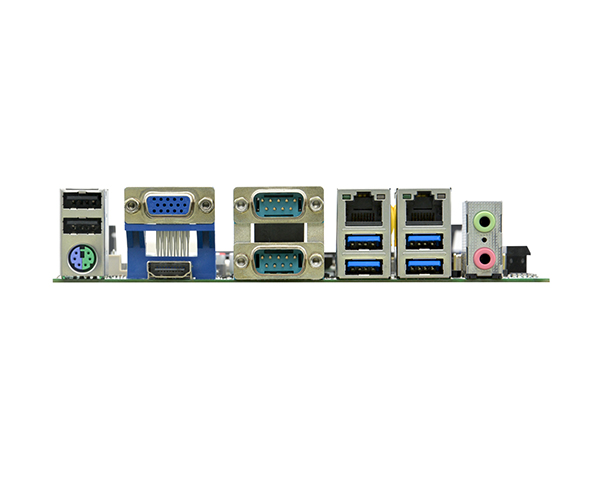

背板I/O接口
|
1* PS/2接口(可扩展键盘和鼠标)
|
1* VGA显示接口
|
1* HDMI显示接口
|
2* DB9 COM串口,支持第9pin带电功能,支持RS485/422
|
4* USB 2.0接口
|
2* USB 3.0接口
|
2* RJ-45千兆网络接口
|
1* 双层音频接口(声音输出和MIC输入)
|
内置I/O接口
|
1* 20pinATX 电源插座,
|
1*4pin ATX电源接口,
|
1* PS/2键盘鼠标接口1*6Pin,
|
4* RS232串口 2*20pin
|
1* 前置音频接口2*5pin
|
1* HDMI接口2*8Pin
|
1*JVGA 接口 1*12pin,与DB15同信号
|
4* USB 2.0接口 2*5Pin
|
2* USB3.0接口 2*10pin
|
1* 前面板功能按钮和指示灯接口 2*5pin
|
风扇接口
|
1* 4pinCPU风扇接口;1* 4pin系统风扇接口
|
BIOS
|
64Mb Flash ROM
|
GPIO
|
支持4路输入输出接口
|
看门狗
|
支持硬件复位功能(256级,0~255秒)
|
操作系统
|
Windows 7/Windows 10/Linux
|
电源类型
|
采用ATX 24Pin和4pin电源供电
|
工作温度
|
-10℃~60℃
|
储存温度
|
-20℃~70℃
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
尺 寸
|
170mm x 170mm
|
