处理器
|
集成Intel® Celeron J1900/2.0GHz四核处理器
|
|
可兼容Intel® Bay Trail -I/M/D 全系列CPU，可供客户灵活选择
|
|
芯片组
|
基于Intel® Bay trail SOC平台
|
|
内 存
|
1*SODDR3L 内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB
|
|
显 示
|
集成Intel® HD Graphics核心显卡
|
|
1* VGA,1*HDMI,1* LVDS
|
|
支持VGA;HDMI;LVDS同步/异步显示
|
|
网 络
|
1* Realtek RTL8111H千兆网卡,支持网络唤醒/PXE
|
|
存 储
|
1* SATA2.0硬盘接口 (其中SATA2与内置2.5寸硬盘SATA5二选一)
|
|
1* SATA 2.5寸笔记本硬盘位,可直接安装硬盘
|
|
1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbps
|
|
音 频
|
板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放
|
|
功放建议使用2Ω5W喇叭
|
|
扩展插槽
|
1* Mini-PCIE插槽,支持WIFI、3G模块
|
|

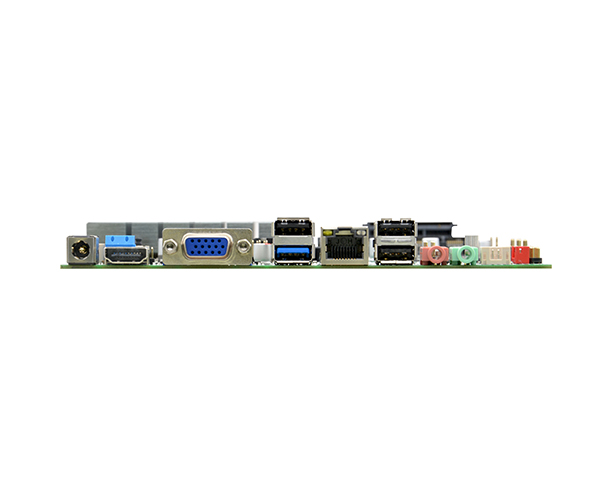

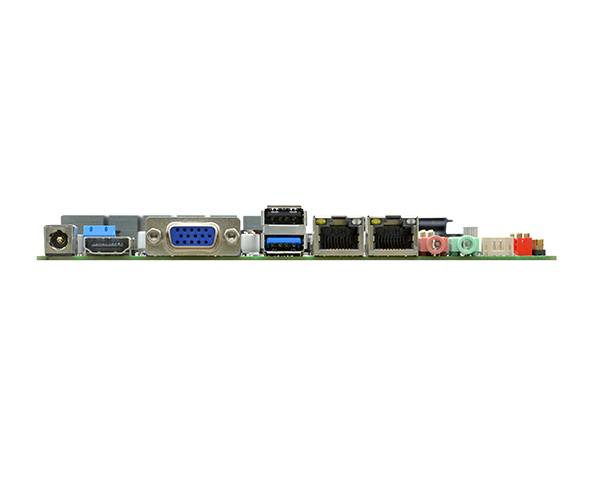

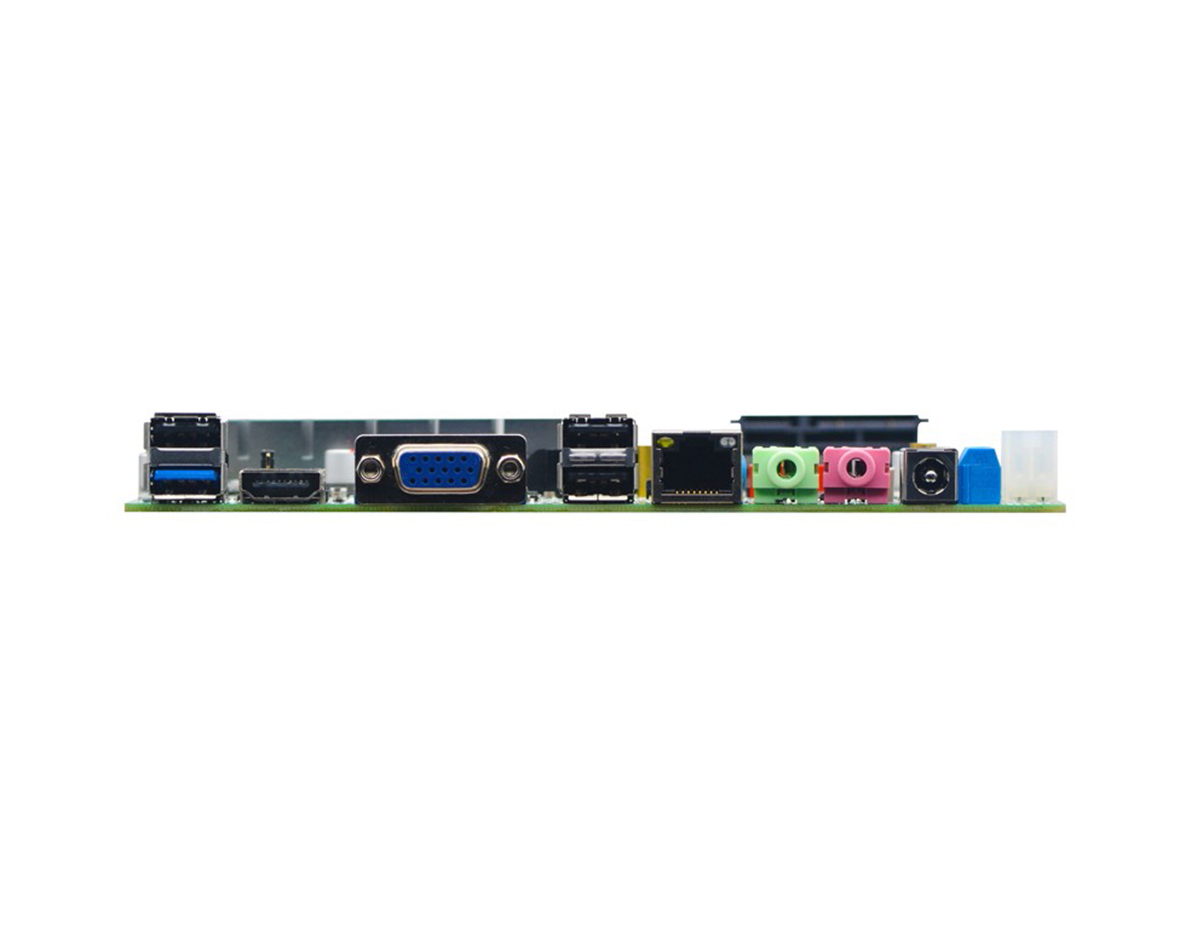

背板I/O接口
|
1* HDMI显示接口
|
|
1* VGA显示接口
|
|
3* USB 2.0接口
|
|
1* USB3.0 接口
|
|
1* RJ-45 千兆网络接口,其中LAN2与USB1为二选一
|
|
1* Line out接口(绿色)、1* MIC接口(红色)
|
|
1* 12V DC电源输入接口
|
|
内置I/O接口
|
1* 4pin ATX电源接口（可做12V输入输出电源接口）
|
|
1* 2pin 12V DC电源输入接口
|
|
4* USB 2.0接口 2*5Pin,
|
|
1* J_HDMI接口 2*8Pin(与背板IO接口的HDMI1同信号)
|
|
1* JVGA接口 1*12Pin(与DB15同信号)
|
|
1* LVDS 接口 2*15pin,支持双通道24bit,
|
|
1* 屏背光供电接口 1*6pin
|
|
1* PS/2键盘鼠标接口（红色） 1*6Pin
|
|
2* RS232串行接口，
|
|
1* JTPM接口，2*8pin ,
|
|
1* LPT并行接口 2*13Pin
|
|
1* 前置音频接口 2*5pin
|
|
1* 前面板开关按钮和指示灯接口 2*5Pin
|
|
1* 硬盘供电接口 1*4pin
|
|
1* 功放接口 1*4pin
|
|
1* SIM卡座
|
|
风扇接口
|
无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口
|
|
GPIO
|
支持4路输入输出GPIO
|
|
BIOS
|
64Mb Flash ROM
|
|
看门狗
|
支持硬件复位功能(256级，0~255秒)
|
|
操作系统
|
Windows 7/Windows 10/Linux
|
|
电源类型
|
采用DC 12V电源供电
|
|
工作温度
|
-10℃～60℃
|
|
储存温度
|
-20℃～70℃
|
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
|
尺 寸
|
170mm x 170mm
|
