处理器
|
集成Intel® Celeron J1900/2.0GHz四核处理器,可兼容Intel® Baytrail -I/M/D系列CPU
|
内 存
|
1*SO-DIMM内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB
|
显 示
|
集成Intel® HD Graphics核心显卡
|
1* VGA接口,1*HDMI 1.4接口
|
支持VGA、HDMI同步/异步双显示
|
网 络
|
4* intel i211千兆网卡(可选支持6网,也可选支持2组BYPASS功能),支持网络唤醒/PXE
|
1* Mini-PCIE插槽(支持半卡和长卡,若4个千兆RJ45接口时,则只支持USB的WIFI/4G模块)
|
存 储
|
1* 2.5寸SATA2.0硬盘接口(和SATA2.0接口二选一,可选)
|
1* SATA2.0接口(和2.5寸SATA2.0硬盘接口二选一,默认)
|
1* MSATA插槽(长卡)
|

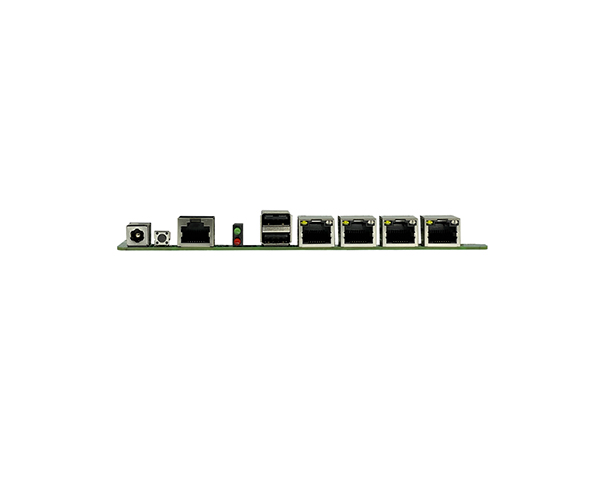

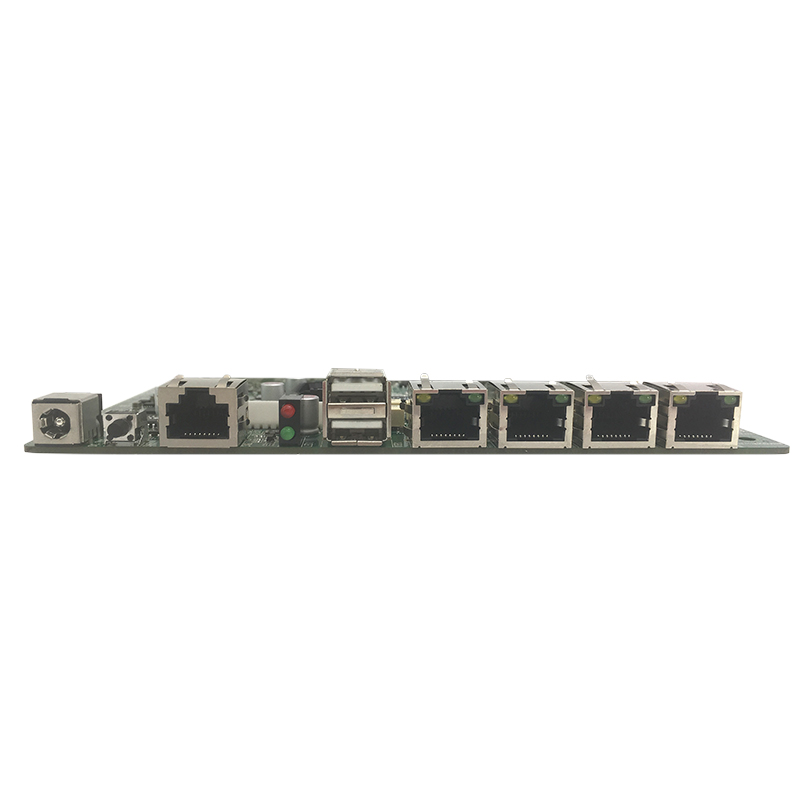

后背板I/O接口
|
4* RJ-45 千兆网络接口(可选支持6网)
|
1* USB 2.0接口,1* USB 3.0接口
|
1* CISCO标准的RS232串口
|
1* 开机按键(可选)
|
1* 12V DC电源输入接口
|
前背板I/O接口
|
1* USB 2.0接口(和内置USB2.0 1*4Pin接口二选一)
|
1* HDMI显示接口
|
1* VGA显示接口
|
1* 硬盘/电源指示灯
|
内置I/O接口
|
1* 4pin ATX电源接口(可做12V输入输出电源接口)
|
1* JVGA接口 1*12Pin(与DB15同信号)
|
1* USB 2.0排针 1*4Pin(可选,和前背板的USB2.0接口二选一)
|
1* COM接口 2*5Pin(可选支持RS485)
|
1* 网络指示灯接口 2*13Pin
|
1* 硬盘供电接口(和2.5寸SATA2.0硬盘接口二选一,可选)
|
1* 前面板开关按钮和指示灯接口 2*5Pin
|
风扇接口
|
无风扇散热设计,预留1*4pin CPU风扇接口,预留1*4pin系统风扇接口
|
GPIO
|
支持4路输入输出GPIO
|
BIOS
|
64Mb Flash ROM
|
看门狗
|
支持硬件复位功能(256级,0~255秒)
|
操作系统
|
Windows 7/Windows 10/Linux
|
电源类型
|
采用DC 12V电源供电
|
工作温度
|
60℃~-10℃
|
储存温度
|
-20℃~70℃
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
尺 寸
|
170mm x 170mm
|
