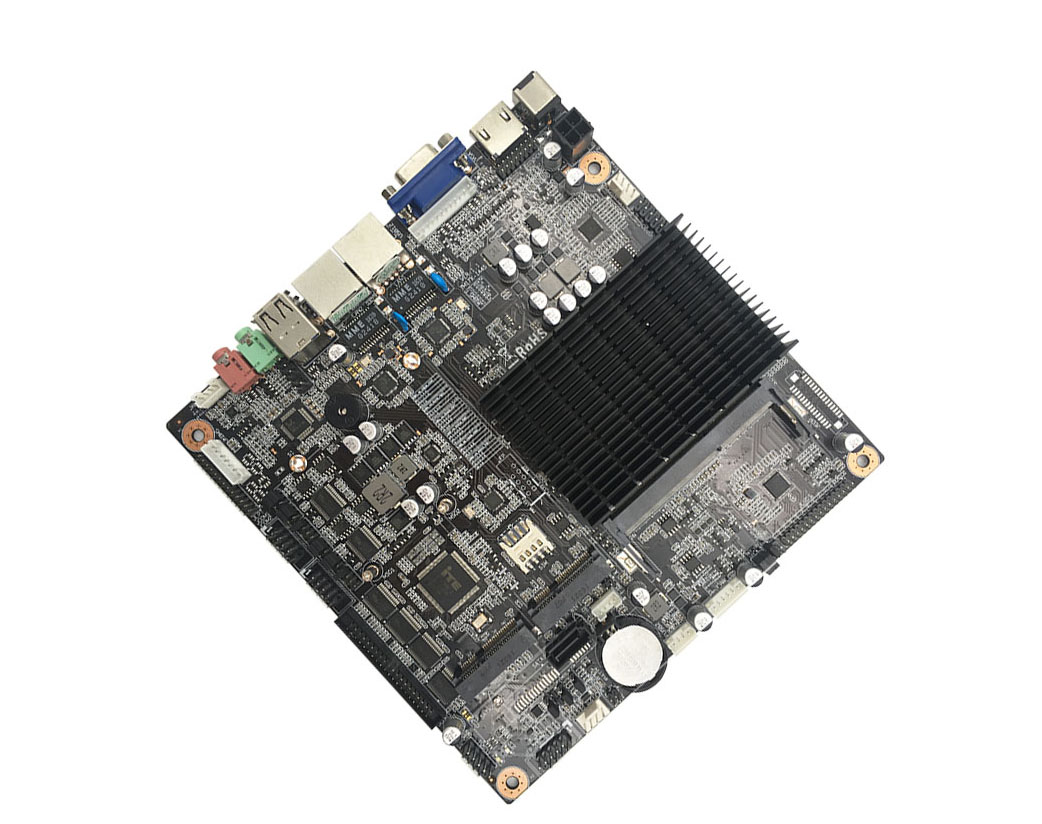

ITXJ19-6C2L
CPU Intel J1900处理器,TDP功耗10W
芯片组 基于Intel Bay trail SOC平台
内存 1*DDR3L SO-DIMM内存插槽
显卡 集成Intel HD Graphics核心显卡
显示 1*VGA接口
1*HDMI接口
1*双通道24bit LVDS显示接口(与EDP接口二选一)
音频 集成Realtek ALC662高保真音频控制器, 支持MIC_IN/LINE_OUT
板载3-5W功放,左右扬声器接口
网络 2* RTL8111E(F)千兆网卡芯片其中一个和USB共lay,默认单网
支持网络唤醒/PXE功能
存储 1* SATA2.0硬盘接口,传输速度达3Gbps
1* SATA 2.5寸笔记本硬盘位,可直接安装硬盘
1* MSATA插槽,传输速度可达3Gbps
扩展插槽 1* Mini-PCIE插槽 支持WIFI/BT/4G模块,支持SIM卡插槽
1* MSATA插槽

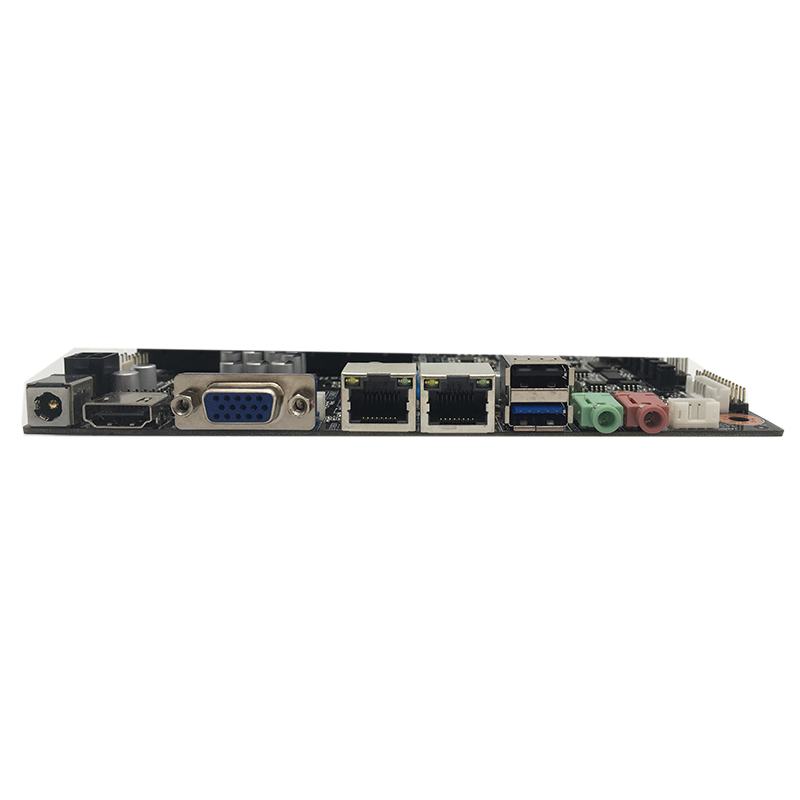

后I/O接口 1* 耳机接口(绿色)
1* 麦克风接口(红色)
1* HDMI接口
1* VGA接口
2* 千兆网口(默认单网)
2* USB2.0接口

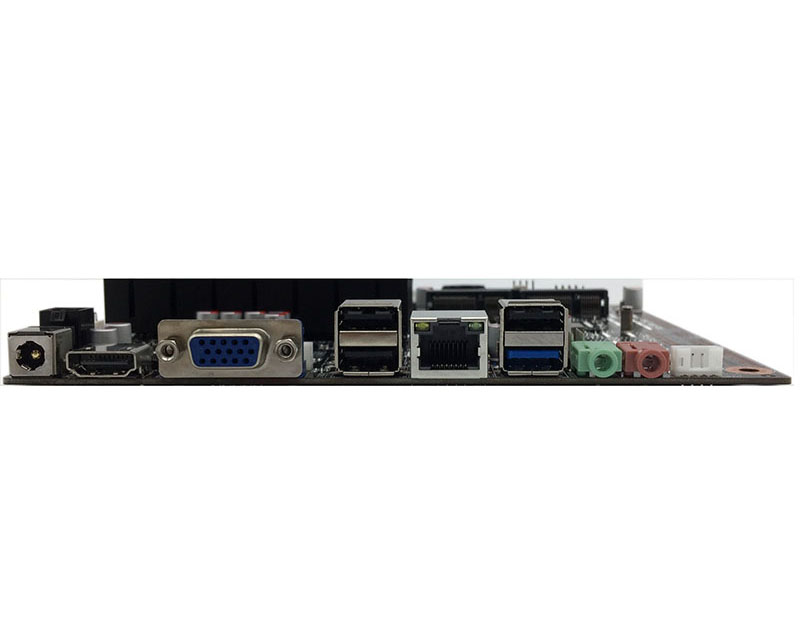

1* USB3.0接口,1* USB2.0接口(可做成双网)
1* DC JACK电源输入接口
内部接口 1* 4P ATX电源输入接口 2x2Pin(3.96mm直插)
1* 2P电源输入接口1x2Pin(3.96mm凤凰端子)
6*串口
1* COM1/2支持RS485/RS422可选(用跳帽选)
1* LPT接口 2x13Pin(2.0mm排针)
2* USB2.0接口 2x5Pin(2.54mm排针)
2* USB2.0接口 2x5Pin(2.54mm排针)
1* USB2.0接口 1x4Pin(2.0mm Wafer)
1* 硬盘供电接口1x4Pin(2.0mm Wafer)
1* SATA 7P直插接口
1* SATA 22P直插接口(通过跳线与SATA7P共用一个SATA通道)
1* PANEL接口 2x5Pin(2.54mm排针)
1* LVDS接口 2x15Pin(2.0mm排针),支持双通道24bit,
1* INVERT液晶屏背光控制接口1x6Pin(2.0mm Wafer),支持3V/5V/12V背光可选
1* GPIO接口 2x5Pin(2.54mm排针)
1* 前置音频接口 2x5Pin(2.54mm排针)
1* 扬声器接口1x4Pin(2.0mm Wafer)
1* PS2键盘鼠标接口1x7Pin(2.0mm Wafer)
1* VGA接口 1x12Pin(2.0mm Wafer)
1*3PIN自动上电(用跳帽和CMOS一致)
GPIO 支持8路输入输出GPIO(四进四出)
BIOS AMI BIOS
64M Flash ROM
散热 无风扇散热设计
1*4Pin CPU风扇接口
1*3Pin 系统风扇接口
电源 DC 12V电源输入
尺寸 170mm x 170mm
温度 -10℃ ~60℃(工作)
-20℃ ~70℃(存储)
工作湿度 5%~95%相对湿度,无冷凝
