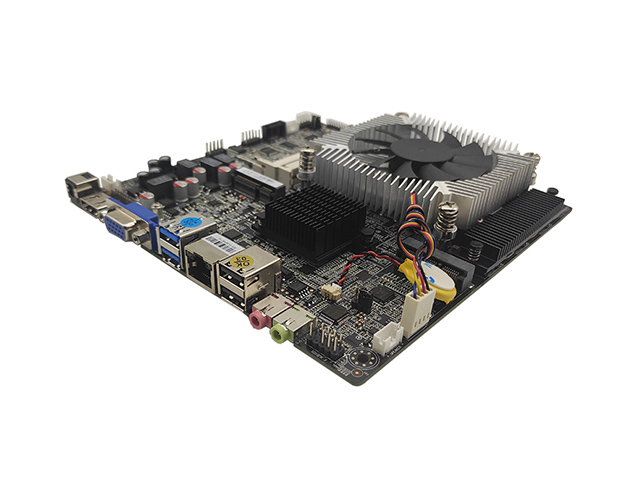

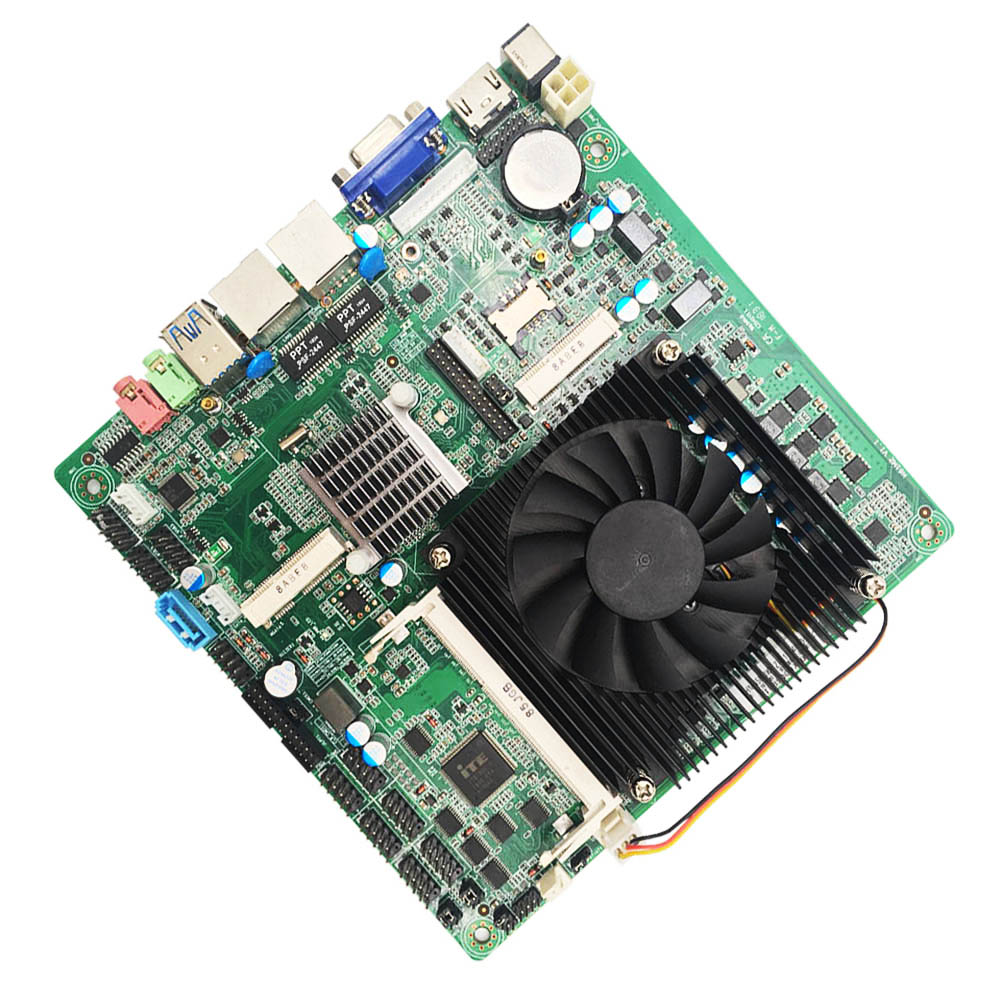

型号 G988H
处理器 支持PGA988接口,笔记本2/3代CPU
芯片组 H61/HM76
内 存 2*DDR3 SODIMM内存插槽,最大支持16GB
显 示 1*VGA 集成Intel® HD Graphics 显卡
1*HDMI接口及1*HDMI 插针
1*支持双通道24bit LVDS接口,支持双8 LVDS 屏
网 络 集成1个RJ45千兆网卡
支持网络唤醒、PXE功能
存 储 提供1个标准SATA硬盘接口
音 频 1个MSATA插槽, 支持Intel协议的SSD固态硬盘
集成ALC662 6声道高保真音频控制器,支持MIC、Line_out、
1*SPEAKER插针座子支持功放
提供1个Mini-PCIE插槽,支持半高WIFI模块

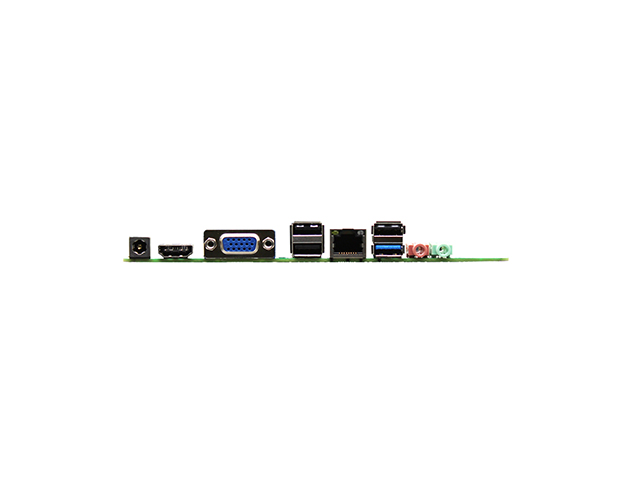

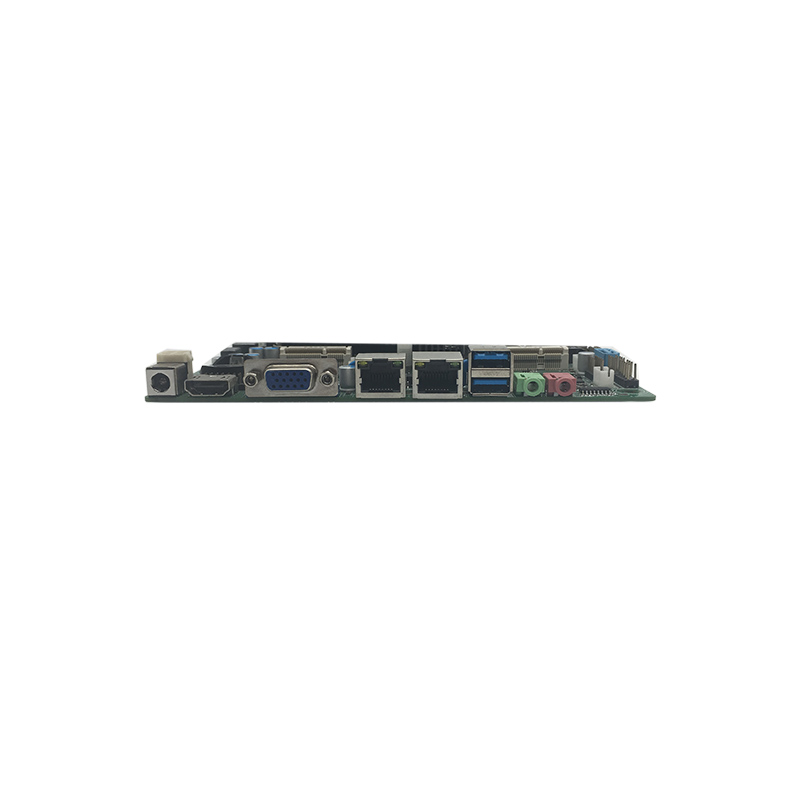

背板I/O接口
1*DC12V /DC19V电源适配器接头
1* HDMI接口
2*USB2.0, 2*USB3.0
1* RJ45网络接口
1*Line-out(绿色)
1*MIC(红色)
内置I/O接口
1* JVGA1接口 1*12pin(与DB15同信号)
1* JHDMI接口 2*8pin(与HDMI接口同信号) 。
1* LVDS接口2*15pin,2.0MM间距,支持双通道24bit,
1*LVDS背光供电接口 1*6pin定义按照市场标准
1* RS232 2*5pin header 2.54mm间距串行接口
1* PS/2键盘鼠标接口 1*7Pin插针
3* USB2.0接口 2*5pin 插针,可接5个USB
1* 前置音频接口 2*5pin
1* 前面板开关按钮和指示灯接口 2*5Pin
1* 硬盘供电接口标准
1* 功放接口 1*4pin
1* 4pin ATX电源接口(DC12V/19V输入输出电源接口)
1*4pin CPU智能风扇接口, 1* 3pin系统风扇接口
支持4路输入输出GPIO
BIOS: 32Mb Flash ROM
看门狗: 支持硬件复位功能(256级,0~255秒)
尺寸: 170mm x 170mm
