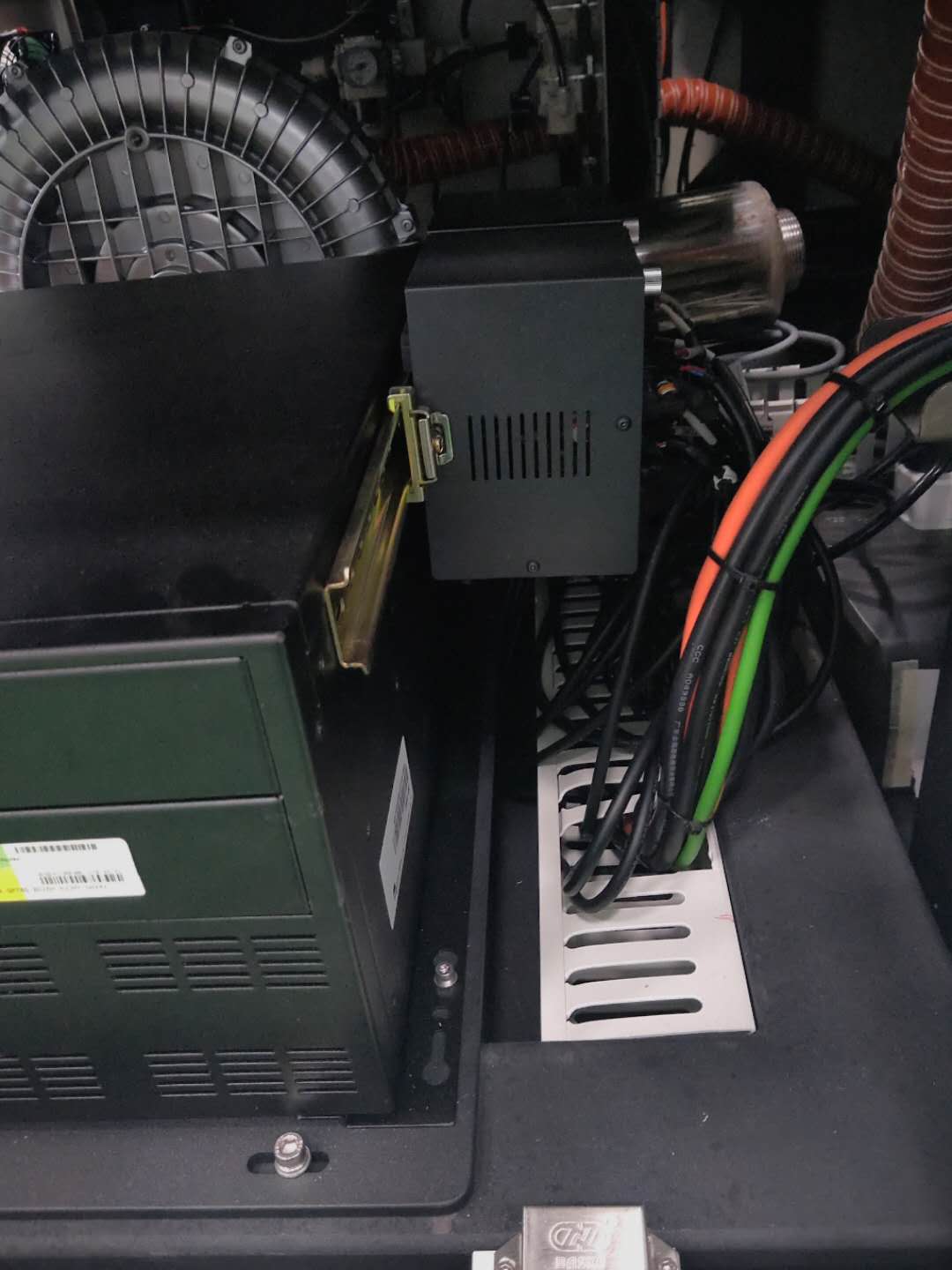

我司4u壁挂工控机在主板贴片机里面的应用实例

亨智盛达(深圳)技术有限公司 人气:2778 发表时间:2019-07-06


IPC(Industry Personal Computer)简称工控机,或者硬盘录像机,DVR(digital video recording)。工控电脑是在恶劣的环境下使用,对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。因此在设计和选择工控机平台的时候,考虑的更多的是机构的设计,然后才是对性能等的考虑。 工控机箱分类: 

一、服务器机箱--1U与2U。 

(1)高度一般分1U(44MM*430MM*XX),2U(88*430*XX),3U,4U(178MM*430MM * XX),5U,6U,7U,8U等,一个1U的高度是44MM,也有1.5U其他高度依次类推; 

(2)长度:国际标准的长度有两种450MM与505MM,根据客户的具体要求还可以扩分其他长度,比如:480MM,500MM,520MM,530MM,600MM等;其中450MM~~520MM的尺寸机箱占市场需求的90%以上;加长型机箱的作用主要是有以下3个:

一个是安装双CPU至强12” * 13”的主板,必须要 520MM的长度才能安装这样的大板;

另外一个是安装工业CPU长卡或者是300MM长的视频卡等需要足够的扩展空间;

最后一个是散热空间的考虑,由于有些监控用户需要安装多路视频卡与多个硬盘,比如64路,128路等,10个硬盘就需要很好的散热效果; 

(3)卧式与壁挂式 

壁挂式:此外,由于某些设备制造商需要把控制中心(IPC)放置在其设备之中。因此对工控机的体积有较为严格的要求。传统的上架式19英寸机箱体积基本很难满足要求,因此针对此种客户需求,推出了壁挂式的机箱。例如某品牌的IPC-610/6608壁挂机箱系列。这类机箱由于体积小,并且应用环境在某设备内部,因此设计理念也重在散热和扩展性能上。


二、工控机箱内部结构 

硬盘架,光驱架:硬盘架一般分两种,一种是分拆式,一种是压卡式。

品质优异的机箱一般都带金属弹簧防震功能;安装硬盘数量一般从2—15个;底板:底板的规格有多种;主要以主板的规格来划分。普通的主板一般都可以安装;其中520MM以下长度的机箱是安装不了12”*13”的,双至强大,主板的,必须要520MM长度的机箱才能安装。 

压卡条:主要起固定作用。有安防监控的安装视频长卡,或者是工业CPU长卡时,必须要固定长卡,一面使用过程中出现晃动,不牢固等现象。后槽的扩展:有7槽或14槽两种;14槽的背板主要的用途是安装多路视频卡,比如有些大型的监控系统,则要64路,或者128路时,必须要换成14槽的背板;

三、工控机箱的导热  散热结构的合理性是关系到计算机能否稳定工作的重要因素。目前最有效的机箱散热解决方案是利用互动散热通道结构散热:外部低温空气由机箱前部120mm高速滚珠风扇和机箱两侧散热孔吸入进入机箱,经过硬盘架、南北桥芯片、各种板卡、北桥芯片,最后到达CPU附近,在经过CPU散热器后,热空气一部分从机箱后部的两个80mm高速滚珠排气风扇抽出机箱,另外一部分通过电源风扇排出机箱。机箱风扇采用滚珠风扇,其优点是风量大、转速高、发热少、寿命长、噪音低,避免了过大的噪音,真正实现了“绿色”散热。  五、工控机箱的抗震  工控机箱在工作的时候,由于机箱内部的光驱、硬盘、机箱里的多个风扇在高速运转的时候都会产生震动,而震动很容易导致光盘读错和硬盘磁道损坏以至丢失数据,所以机箱的抗震性也是我们机箱关键的一个结构设计方案。因为考虑到机箱的抗腐蚀、导电、导热等的内部要求,我们的机箱减震系统全部采用金属材料制成,这比起用橡胶材料做减震不光能达到上述要求,还能起到抗老化,耐热等作用。我们这套减震系统的解决方案得到了国内外客户的好评。

主板尺寸:305*244mm

处理器:支持LGA1150架构的4th Intel® Celeron/Pentium/Core™ i3/i5/i7处理器

芯片组:采用Intel b85高速芯片

接口:5*PCI+1*PCIE 4X+1*PCIE 16x+4*usb3.0+8*usb2.0+6*com 其中com1-4支持485+2*LAN+VGA+HDMI显示

整机尺寸:483(宽)*430(深)*178mm(高)

包装尺寸:590(宽)*545(深)*265mm(高
